TE Connectivity Amplimite HD-20 系列 2.743mm 节距 9 路 直角 通孔安装 PCB D-sub 连接器 插头 5788792-2

制造商零件编号:
5788792-2
库存编号:
823-6890

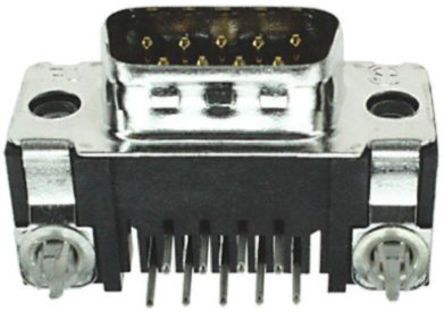

TE Connectivity 5788792-2
声明:图片仅供参考,请以实物为准!

5788792-2产品详细信息

AMPLIMITE D-Sub 连接器,HD-20 318 印刷电路板安装系列,带螺套

AMPLIMITE HD-20 318 安装 D-Sub 插头和插座连接器,带锌螺纹插件。 这些印刷电路板安装 D-Sub 连接器具有 8.08 的体积,带直角接线柱、镀锡钢前端外壳,94V-0 热塑性外壳和镀锡黄铜眼孔。 AMPLIMITE HD-20 318 安装 D-Sub 插座连接器预装了 20 DF 规格、由磷青铜制成的粘贴型插座触点,插头连接器预装了 20 DF 规格、由黄铜制成的粘贴型引脚触点。 插座和引脚触点的尾端均有锡,整个触点底镀了镍,且两个选件的配接端均为金双工镀金(有关详细信息,请参见表格)。 这些 AMPLIMITE HD-20 318 板上安装 D-Sub 连接器还提供配备或不配备镀锡铜合金板锁的型号(有关详细信息,请参见表格)。

镀锡钢壳
黑色热塑性 94V-0 外壳
镀锡黄铜眼孔
无色镀铬锌螺纹插件或螺钉锁
镀锡铜合金板锁
8.08mm 印迹

补充数据
RS 库存号制造商部件号板锁触点镀层
446-51145747840-40.76μm 金
798-10765747841-3镀金
446-51205747841-40.76μm 金
795-22485747842-3镀金
446-51425747842-40.76μm 金
446-51645747844-40.76μm 金
446-51705747845-40.76μm 金
446-51865747846-40.76μm 金
446-51925747847-40.76μm 金
739-07395788794-10.76μm 金
739-07485747252-40.76μm 金
798-10825745783-3镀金
739-07985745783-40.76μm 金
739-0808747844-40.76μm 金
718-37175745781-40.76μm 金
718-36415747238-40.76μm 金
718-36105747846-3镀金
718-34495788792-10.76μm 金
718-34025788796-10.76μm 金
718-34305747840-3镀金
718-36825747845-3镀金
798-10795747250-6镀金
718-36985747250-40.76μm 金
756-10605747236-40.76μm 金
756-10855788798-10.76μm 金
756-10885745782-40.76μm 金
823-68905788792-2镀金




782-96845745781-3镀金
782-96625745784-40.76μm 金
材料(前壳) 镀锡钢
材料(外壳) 黑色玻璃填充聚酯
易燃性 UL 94V-0
触点端接法焊接
额定电流 最大 6A
绝缘电阻 5000MΩ
介电强度 最小 1kV交流
额定温度 -55°C → +105°C

带板锁连接器的 PC 板建议厚度为 1.58 mm,所有其它连接器的最大厚度为 2.36 mm。
关于闩锁块,请参见典型库存号 450-9371
关于锁定柱,请参见典型库存号 450-9365

5788792-2产品技术参数

  安装类型  通孔
  安装硬件  4-40 UNC 螺纹插件、板锁
  长度  30.81mm
  尺寸  30.81 x 18.62 x 12.55mm
  触点材料  黄铜
  触点电镀  金镀镍
  触点数目  9
  节距  2.743mm
  宽度  18.62mm
  连接器类型  公插
  深度  12.55mm
  外壳材料  尼龙
  系列  Amplimite HD-20
  系列号  5788792
  主体向性  直角
