3M SDR 122 系列 0.8mm 节距 26 路 通孔安装 Micro-D 印刷电路板连接器 插座 12226-1150-00FR

制造商零件编号:
12226-1150-00FR
制造商:
3M 3M
库存编号:
770-9218
3M 12226-1150-00FR
声明:图片仅供参考,请以实物为准!

12226-1150-00FR产品详细信息

收缩 D 带状 (SDR) 连接器

这些 3M 122 系列收缩 D 带状 (SDR) 板安装屏蔽式插座具有薄型 0.8 mm 节距。 这些 122 系列收缩 D 带状 (SDR) 板装屏蔽式插座的设计包括单独提供 M2 插孔插座螺钉,请参见下文,或已为以下库存号进行了工厂安装:770-9209 和 770-9206。

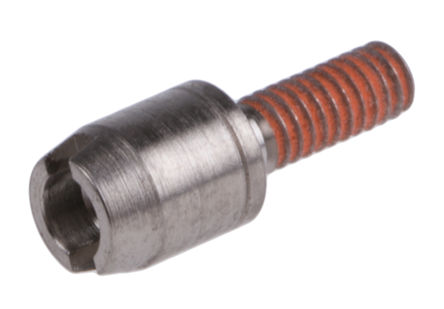

插孔插座螺钉:

770-9212:M2 用于 0.8 mm 厚面板
770-9221:M2 用于 1.2 mm 厚面板

122xx-xx5x-xxxx:安装了不可拆卸 M2 螺钉插孔
122xx-xxxx-xxFR:触点区域上 0.76μm 镀金,焊接尾线上镀薄金
122xx-xxxx-xxPL:触点区域上 0.2μm 镀金,焊接尾线上镀薄金

12226-1150-00FR产品技术参数

  安装类型  通孔
  长度  24.8mm
  尺寸  24.8 x 11.5 x 5mm
  触点材料  铜合金
  触点电镀  金镀镍
  触点数目  26
  额定电流  500mA
  节距  0.8mm
  宽度  11.5mm
  连接器类型  母座
  深度  5mm
  系列  SDR 122
  主体向性  直
  最低工作温度  -40°C
  最高工作温度  +70°C
