TE Connectivity Amplimite HD-20 系列 2.74mm 节距 15 路 直角 通孔安装 PCB D-sub 连接器 插座 5747845-5

制造商零件编号:
5747845-5
库存编号:
718-3708

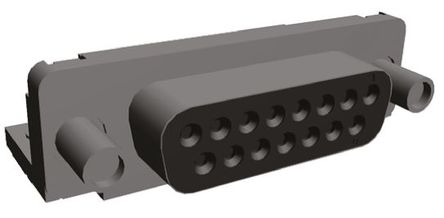

TE Connectivity 5747845-5
声明:图片仅供参考,请以实物为准!

5747845-5产品详细信息

AMPLIMITE D-Sub 连接器,HD-20 318 印刷电路板安装系列,带螺钉锁

AMPLIMITE HD-20 318 安装 D-Sub 插头和插座连接器,带固定母螺钉锁。 这些印刷电路板安装 D-Sub 连接器具有 8.08 的体积,带直角接线柱、镀锡钢前端外壳,94V-0 热塑性外壳和镀锡黄铜眼孔。 AMPLIMITE HD-20 318 安装 D-sub 插座连接器预装了 20 DF 规格的由磷青铜制成的粘贴型插座触点,并且插头连接器预装了 20 DF 规格的由黄铜制成的粘贴型引脚触点。 插座和引脚触点的尾端均有锡,整个触点底镀镍,且两个选件的配接端均为金双工镀金(有关详细信息,请参见数据表)。 这些 AMPLIMITE HD-20 318 板安装 D-sub 连接器还可配备或不配备镀锡铜合金板锁(有关详细信息,请参见数据表)。

镀锡钢壳
黑色热塑性 94V-0 外壳
镀锡黄铜眼孔
镀锌母连接器螺钉锁
镀锡铜合金板锁
8.08mm 印迹

技术规格
RS 库存号制造商部件号板锁触点镀层
446-52095747840-60.76μm 金
446-52155747841-60.76μm 金
446-52215747842-60.76μm 金
446-52375747843-60.76μm 金
446-52435747844-60.76μm 金
446-52595747845-60.76μm 金
446-52655747846-60.76μm 金
446-52715747847-60.76μm 金
718-34365745781-60.76μm 金
718-36265745783-60.76μm 金
718-37085747845-5镀金
739-07455747840-5镀金
739-0791747846-60.76μm 金
739-08025747844-5镀金
782-60825747846-5镀金
782-60825747846-5镀金
782-60675788795-10.76μm 金
795-22085788797-10.76μm 金
782-6098747844-60.76μm 金
782-6086747846-40.76μm 金
798-10915745783-5镀金
798-10725747250-60.76μm 金
798-10605747236-60.76μm 金
798-10885745782-60.76μm 金
798-10945745784-60.76μm 金
823-68945788793-10.76μm 金
823-69045788796-2镀金
823-69075788801-10.76μm 金




















   S
材料(前壳) 镀锡钢
材料(外壳) 黑色玻璃填充聚酯
易燃性 UL 94V-0
触点端接法焊接
额定电流 最大 6A
绝缘电阻 5000MΩ
介电强度 最小 1kV交流
额定温度 -55°C → +105°C

带板锁连接器的 PC 板建议厚度为 1.58 mm,所有其它连接器的最大厚度为 2.36 mm。
关于闩锁块,请参见典型库存号 450-9371
关于锁定柱,请参见典型库存号 450-9365

5747845-5产品技术参数

  安装类型  通孔
  安装硬件  4-40 UNC,包容式螺钉锁
  长度  39.14mm
  尺寸  39.14 x 12.54 x 18.79mm
  触点材料  磷铜
  触点尺寸  2
  触点电镀  金
  触点数目  15
  额定电流  6A
  节距  2.74mm
  宽度  12.54mm
  连接器类型  母座
  深度  18.79mm
  外壳材料  热塑性
  系列  Amplimite HD-20
  主体向性  直角
  最低工作温度  -55°C
  最高工作温度  +105°C
