192922-1200,467-194,ITT Cannon Trident Ringlock 系列 8路 面板安装 直向 连接器 插座 192922-1200 ,ITT Cannon

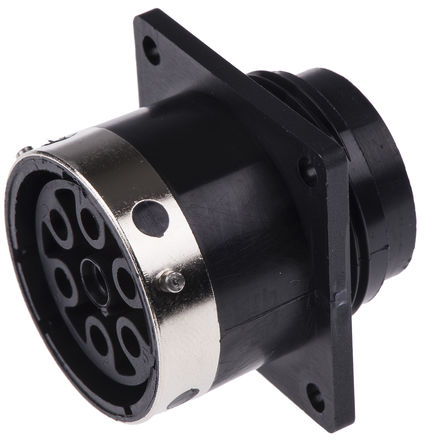

面板安装插座，适合与 ITT Cannon Trident 连接器系列的环锁圆形连接器一起使用。 Trident 连接器系列具有坚固的金属卡口连接系统，采用多种引脚配置，适用于插座和插口。 完全配接时，连接系统的保护等级高达 IP65，意味着防尘和防水溅暴露极佳。
| 尺寸 (mm) | |||||
| 适合面板外壳 | |||||
| 线路数目 | 固定中心 | 前端开口直径 | 后端开口直径 | 法兰尺寸 | 安装孔径 |
| 4 | 18.2 | 15.1 | 17.3 | 23.8 | 3.2 |
| 7 | 27.0 | 27.8 | 31.3 | 33.3 | 3.1 |
| 8 | 20.5 | 18.2 | 21.8 | 26.2 | 3.2 |
| 12 | 22.9 | 21.4 | 25.0 | 28.5 | 3.2 |
| 19 | 24.5 | 24.6 | 28.1 | 30.8 | 3.2 |
| 23 | 26.9 | 27.8 | 31.3 | 33.1 | 3.2 |
| 28 | 29.2 | 30.9 | 34.5 | 36.3 | 3.2 |
| 35 | 31.6 | 34.1 | 37.7 | 39.3 | 3.2 |
| 48 | 34.7 | 37.3 | 40.9 | 42.6 | 3.9 |
|
|
|
|
|
|
|
|
