TE Connectivity AMPLIMITE HDF-20 系列 2.76mm 节距 50 路 IDC D-Sub 带状电缆连接器 插头 1658607-1, 钢外壳

制造商零件编号:
1658607-1
库存编号:
409-3450
TE Connectivity 1658607-1

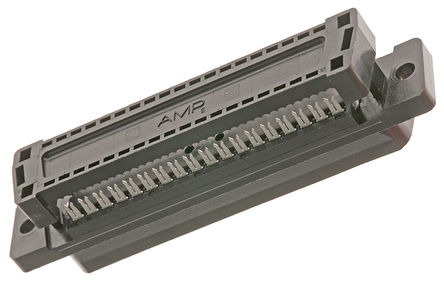

声明:图片仅供参考,请以实物为准!

1658607-1产品详细信息

AMPLIMITE HDF-20 系列薄型 IDC 金属外壳 D-Sub 连接器

AMPLIMITE HDF-20 系列薄型金属外壳 IDC D-sub 连接器,用于扁平带状电缆。 这些 AMPLIMITE HDF-20 系列 IDC D-Sub 带状电缆连接器具有预安装黑色 94V-0 等级热塑性外壳和盖,带镀锡钢前壳,已预载双工电镀磷青铜触点,触点可在 1.27 mm 中心接受 28 AWG 和 26 AWG 实心和绞合圆形导线扁平带状电缆。
部件号 1658613-x1658612-x,具有标准安装孔。
部件号 1658608-x1658610-x1658607-11658606-1,具有黄铜镀镍 4-40 螺纹插件。
这些 AMPLIMITE HDF-20 系列 D-Sub 带状电缆连接器可与 HD-20 板上安装、HDP 和 HDE(仅限尺寸 1-4)d-sub 连接器配用。
关于可选的应力消除装置,请参见典型库存号 409-3387 和 409-3422。
关于螺钉锁和螺钉,请参见典型库存号 680-9358、717-4473 和 680-9351。

薄型黑色金属主体电缆安装
IDC D 插头和插座连接器
使用组件工具,库存号 301-8177 和插头及插座模具,库存号 409-3438、409-3444
另参见附件,典型库存号 450-9258

库存号 798-1515(9 路插座连接器)具有 #4-40 锁定紧固件蓝色颜色编码。

1658607-1产品技术参数

  长度  74.16mm
  尺寸  74.16 x 22.91 x 15.39mm
  触点材料  磷铜
  触点电镀  金镀镍
  触点数目  50
  额定电流  1.25A
  额定电压  250 V 交流
  节距  2.76mm
  宽度  22.91mm
  连接器类型  公插
  深度  15.39mm
  外壳材料  钢
  系列  AMPLIMITE HDF-20
  主体向性  直角
  最低工作温度  -55°C
  最高工作温度  +105°C
