B66362B1014T001,483-3595,EPCOS GFR 聚对苯二甲酸二醇酯 ETD 34/17/11 线圈架 B66362B1014T1, 14引脚 ,EPCOS
磁芯 ETD 符合 IEC 51(CO)276 标准
磁芯由 N87 或 N27 材料制成，符合 CECC 质量认证
| 磁形式特征 | |||||
| 芯类型 | ΣI/A | Ie | Ae | Amin | Ve |
| mm-1 | mm | mm | mm | mm | |
| ETD 34 | 0.81 | 78.6 | 97.1 | 91.6 | 7630 |
| 技术参数 | ||||
| 尺寸“g”(mm) | AL 标准值 (nH) | 材料 | 类型 | |

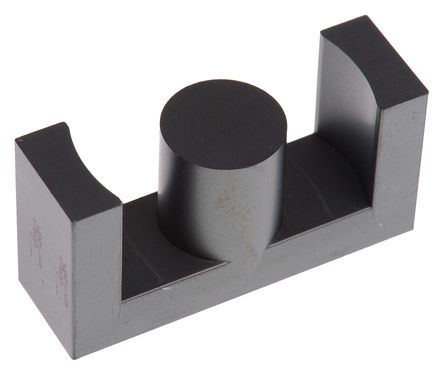

| ETD 34 | 1.0 ± 0.05 | 153 | N87 | B66361G1000X187 |

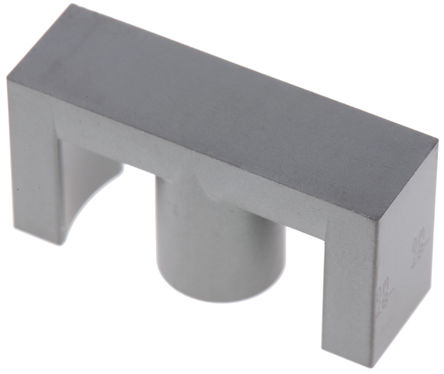

| ETD 34 | - | 2600 | N87 | B66361GX187 |

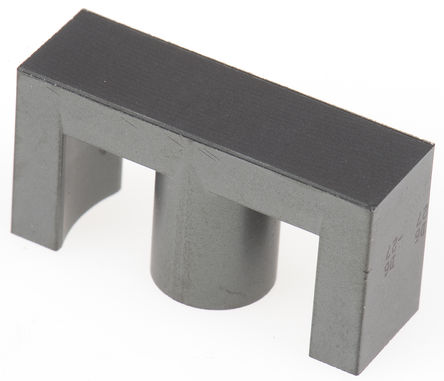

| ETD 34 | - | 2400 | N27 | B66361GX127 |
| 线圈由 Duroplast GV 制成 (UL 94 V-0) | ||||
| 箱体 | AN (mm) | 引脚 | 类型 | |
| ETD 34 | 1 | 122 | 14 | B66362B1014T1 |
| ETD 34 | 1 | 122 | 14 | B66362L1014T1 |
| ETD 34 | 1 | 122 | 14 | B66362X1014T1 |
| 1) 对于带气隙的磁芯（尺寸“g”），必须订购无气隙的相应磁芯（尺寸“g” = 0）。 两个磁芯都必须符合指定的 AL 标准值。 | ||||
|
|
|
|
|
