B66366B1018T001,213-4076,EPCOS GFR 聚对苯二甲酸二醇酯 ETD 44/22/15 线圈架 B66366B1018T1, 18引脚 ,EPCOS
这些 ETD 铁氧体磁芯来自 Epcos，符合 IEC 51(CO)276 标准，通常与开关模式电源变压器一起使用。 ETD 形状铁氧体磁芯提供一个圆形绕组柱，用于最小化绕组电阻，经优化用于提高电源变压器效率。
| 磁形式特征 | |||||
| 芯类型 | ΣI/A | Ie | Ae | A 分钟 | Ve |
| mm-1 | mm | mm | mm | mm | |
| ETD 44 | 0.60 | 103 | 173 | 172 | 17 800 |
尺寸 "g" (mm) | AL 标准值 (nH) | 材料 | 类型 | |

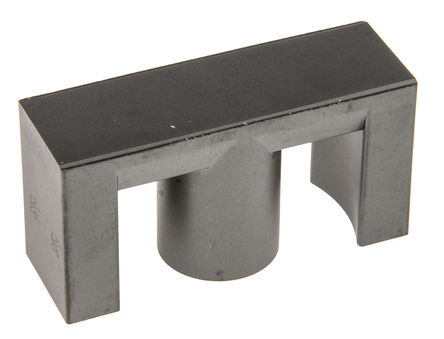

| ETD 44 | - | 3300 | N27 | B66365GX127 |

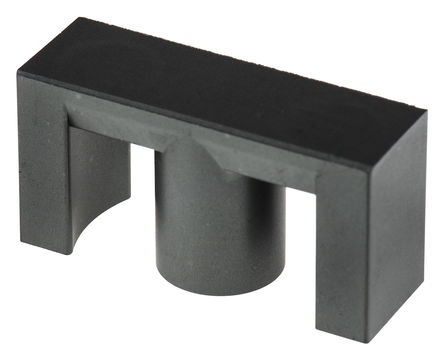

| ETD 44 | - | 3500 | N87 | B66365GX187 |

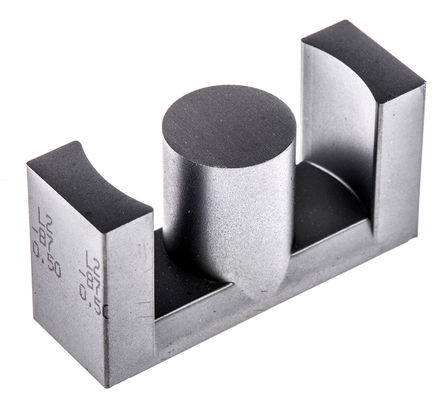

| ETD 44 | 0.5±0.05 | 438 | N87 | B66365G500X187 |
由 Duroplast GV 制成的线圈 (UL 94 V-0) | ||||
箱体 | AN (mm2) | 引脚 | 类型 | |
| ETD 44 | 1 | 210 | 18 | B66366B1018T1 |
1) 必须为带有空隙的磁芯（尺寸 "g"）订购无空隙的相应磁芯（尺寸 "g" = 0）。 两个磁芯都必须符合指定的 AL 标准值。 |
磁芯 ETD 符合 IEC 51(CO)276 标准
|
|
|
|
|
