Vishay RSSD 系列 280W 22Ω 可调线绕电阻器 RSSD30250A22R0JB06, ±5%容差

制造商零件编号:
RSSD30250A22R0JB06
制造商:
Vishay Vishay
库存编号:
788-7784

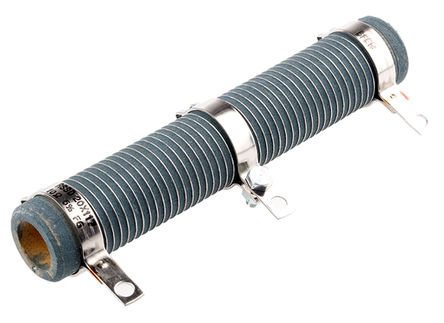

Vishay RSSD30250A22R0JB06
声明:图片仅供参考,请以实物为准!

RSSD30250A22R0JB06产品详细信息

25W 至 280W RSSD 系列

Vishay 的 RSSD 系列线绕电阻器提供一个具有低电阻值和高长期稳定性偏移的解决方案。 凭借通过耐受振动、严重瞬态条件和剧烈热冲击的能力,这些线绕电阻器可提供高功率额定值。

高散热性
大过载
极佳的耐热应力性
防火
通过可调套圈分接
标准 RSSD 具有单个可调套圈

尺寸 (mm)
RSSD 样式8 x 3410 x 5013 x 7016 x 9420 x 117
连接AN
类型 1
AN
类型 1
AN
类型 1
CS*
AN
类型 1
AN
类型 1
A±234507094117
? B 最大值1011.514.51822
? C 最小值4.156.79.212.6
D27 ± 240 ± 256 ± 278 ± 298 ± 2
E 20 ± 0.522 ± 0.524 ± 0.526.5 ± 0.531 ± 0.7
F +0.5
+ 0
56.356.356.356.35
P28 ± 131 ± 134 ± 138 ± 142 ± 1
? Q3.24.24.24.24.2
R 16 ± 0.5 18 ± 0.520 ± 0.521 ± 0.524 ± 0.7
Z 大约值11.53.545
平均单位 AN
重量 (g)
1022385580
尺寸 (mm)
RSSD 样式25 x 13825 x 16830 x 25040 x 37050 x 373
连接AN
类型 1
AN
类型 1
AN
类型 1
AN
类型 2
AN
类型 2
连接CS
类型 1
CS
类型 1
CS
类型 1
CS
类型 2
CS
类型 2
A ± 2138168250370373
? B 最大值2727324353
? C 最小值16.416.421.322.327.1
D117 ± 2 147 ± 2227 ± 2.5332 ± 3332 ± 3
E33.5 ± 133.5 ± 136 ± 157 ± 1.563 ± 1.5
F +0.5
+0
99131818
G - 4
- 0
199229317432432
H - 4
- 0
169199287405405
J50 ± 1.550 ± 1.560 ± 1.569 最大值80 最大值
K 27 ± 127 ± 130 ± 145 ± 151 ± 1.5
L ± 0.56.56.5999
M ± 0.5 2424253030
P51 ± 1.551 ± 1.555 ± 1.581.5 最大值92.5 最大值
? Q5.75.75.79.29.2
R 28.5 ± 128.5 ± 131 ± 145 ± 1.551 ± 1.5
Z 大约值6651011.5
平均单位重量 (g) AN901152408451270
平均单位重量 (g) CS1351602909251350

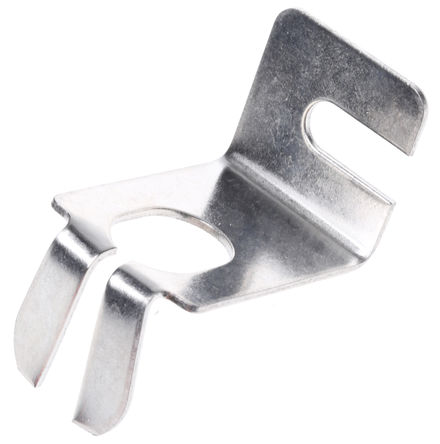

安装支架单独出售:SN 7885167 为 10 x 50mm (25W);SN 7885151 为 20 x 117mm (100W);SN 7885154 为 25 x 168mm (200W);SN 7885160 为 30 x 250mm (280W)

RSSD30250A22R0JB06产品技术参数

  安装样式  螺栓固定
  长度  250mm
  尺寸  32 (Dia.) x 250mm
  电阻值  22 Ω
  额定功率  280W
  封装/外壳  BA25
  技术  绕线
  接端样式  径向
  结构  线绕
  容差  ±5%
  外壳样式  搪瓷
  系列  RSSD
  直径  32mm
  最低工作温度  -55°C
  最高工作温度  +450°C
